长盛CS9923程控绝缘耐压测试仪

名称

长盛CS9923程控绝缘耐压测试仪

编号
没有此类产品
产品描述
随机附件
技术参数
资料下载


   CS9923是安规行业第一款精密可变频耐压、绝缘电阻测试仪。输出电压采用硬件反馈，高速MCU控制技术，输出电压稳压率范围在1%以内，使其不但可作为耐压测试仪使用，而且可以当做可变频高压源使用。交流耐压、直流耐压及绝缘电阻三种测试模式可任意组合使用，是长产线用作耐压、绝缘电阻检测用的一款高性能的仪器。变压器容量最大为500VA,可满足UL1004中的23.4.2对变压器容量的要求。


◆  具有安全防电墙功能，能自动检测输入电源是否正确
◆ 输出高压可变频，范围40.0～400.0Hz，分辨率0.1Hz。可作为可变高压源使用
◆ 直流耐压及绝缘电阻测试完成后，测试仪能在0.2秒内快速放电，保护操作者的安全
◆ 具有电流下限报警功能，在测试时可防止测试线开路对被测元器件造成的误判
◆ 具有键盘锁功能，防止操作者修改测试参数，保证被测体按照设定的参数进行测试
◆ 线性功放驱动输出正弦波电压(电流)，波峰因数在1.3～1.5范围内
◆ 采用240*64绘图型液晶显示器显示，人性化的界面设计
◆  具有中、英文显示界面，可满足不同用户的不同需要。
◆ 可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步
◆ 选配RS232、RS485、USB接口、标配PLC接口c

未找到相应参数组，请于后台属性模板中添加
名称
型号
类型
描述

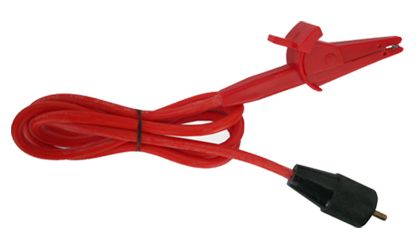

程控高压测试夹
CS26009-2
标配
1个

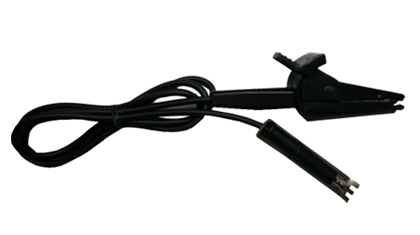

程控电流测试夹
CS26009-3
标配
1个

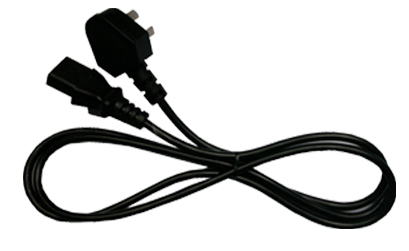

电源线
CS26031-1
标配
1个
数据连接线
CS26023-1
选配
1个
USB接口电缆
CS26027-1
选配
1个
耐压点检盒
CS26032
选配
1个
绝缘点检盒
CS26034
选配
1个



型号 CS9923
测试模式 AC/DC/IR
ACW 输出
电压		 范围 0.500kV～10.00kV
精度 ±（2％读值+5V）
分辨率 1V
最大输出功率 200VA（10.00kV/20mA）
最大额定电流 20mA
下限电流范围 0～20mA,0=不判断下限
电流档位 200uA、2mA、20mA
输出波形 正弦波
输出波形失真度 ≤2%（空载或纯阻性负载）
波峰因数 1.3～1.5
输出信号类型 DDS+功放
电压上升时间 0，0.3s～999.9s  0=电压上升时间关
测试时间 0，0.3s～999.9s  0=连续测试
电压下降时间 0，0.3s～999.9s  0=电压下降时间关
间隔时间 0.0s～999.9s  0=间隔时间关
输出电压模式 N模式、G模式




DCW




 		 输出
电压		 范围 0.500kV～10.00kV
精度 ±（2％读值+5V）
分辨率 1V
最大输出功率 60W（10.00kV/10mA）
最大额定电流 10mA
电流档位 2uA、20uA、200uA、2mA、10mA
纹波系数 ≤5%
放电时间 ≤200ms
最大充电电流 10mA
电压上升时间 0，0.3～999.9s  0=电压上升时间关
测试时间 0，0.3～999.9s  0=连续测试
电压下降时间 0，0.3～999.9s  0=电压下降时间关
间隔时间 0.0～999.9s  0=间隔时间关
延时报警时间 0，0.3～999.9s  0=延时报警时间关
输出电压模式 N模式、G模式
IR 输出电压 范围 0.250kV～1.000kV
精度 ±（2％读值+5V）
分辨率 1V
最大上限设定值 50000MΩ
最大下限设定值 49999MΩ
最小下限设定值 1MΩ
电压上升时间 0，0.3s～999.9s  0=电压上升时间关
测试时间 0，0.3s～999.9s  0=连续测试
间隔时间 0.0s～999.9s  0=间隔时间关
自动切换档位 可设置为开、关
放电时间 ≤200ms
电压表 范围 0.250kV～10.00kV
精度 ±（2％读值+5V）
分辨率 1V
显示数值 均方根值
电流表 测量
范围		 AC 0 ～ 20mA
DC 0 ～ 10mA
分辨率 AC 200uA档：0.1uA,2mA档：1uA,20mA档：10uA
DC 2uA档：0.001uA，
20uA档：0.01uA,
200uA档：0.1uA,
2mA档：1uA,
10mA档：10uA
测量精度 ≥2mA为±（2%+5个字），<2mA为±（3%+5个字）
偏移功能 测试线及附件的的电流可以被减去。
测试模式 GND模式：RETURN端接机壳
FLOAT模式：RETURN端不接机壳
电阻表 测量范围 1MΩ～50000MΩ
分辨率 1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,
100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ
10000 MΩ～50000 MΩ：10 MΩ
精度
0.250kV～0.499kV:1MΩ～999MΩ   ±5%，1000MΩ～5000MΩ  ±10%
0.500kV～1.000kV:1MΩ～999MΩ   ±5%，1000MΩ～50000MΩ  ±10%
计时器 范围 0～999.9s
分辨率 0.1s
精度 ±（0.1%+50ms）
